Três avanços do HDMI 2.2 na certificação ULTRA96

Três avanços do HDMI 2.2 na certificação ULTRA96

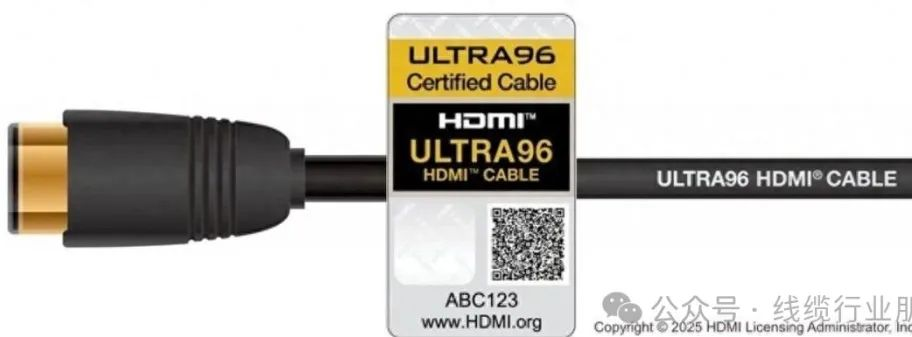

Os cabos HDMI 2.2 devem ser marcados com as palavras “ULTRA96”, o que indica que eles suportam uma largura de banda de até 96 Gbps.

Esta etiqueta garante que o comprador adquira um produto que atenda às suas necessidades, já que o cabo HDMI 2.1 atual tem uma largura de banda máxima de apenas 48 Gbps. O Fórum HDMI testará cada comprimento de cabo para garantir a conformidade, e a etiqueta deve ser afixada no cabo.
O HDMI 2.2 pode transmitir conteúdo em uma resolução máxima de 12K a 120 fps ou 16K a 60 fps para dispositivos compatíveis e também oferece suporte a formatos de cores completas sem perdas, como resolução HDMI 8K a 60 fps / 4:4:4 e resolução 4K a 240 fps / 4:4:4, com profundidade de cor de 10 bits e 12 bits.
Além disso, o HDMI 2.2 conta com um novo recurso chamado Protocolo de Indicação de Atraso (LIP), que pode melhorar a sincronização de áudio e vídeo. Isso será particularmente útil para configurações de sistema mais complexas, incluindo receptores de áudio e vídeo ou alto-falantes surround.

Com o HDMI Forum divulgando oficialmente as especificações completas do HDMI versão 2.2, espera-se que cabos certificados e dispositivos compatíveis relacionados sejam lançados em breve.
Interpretação das especificações HDMI 2.2 e desafios de testes e certificação

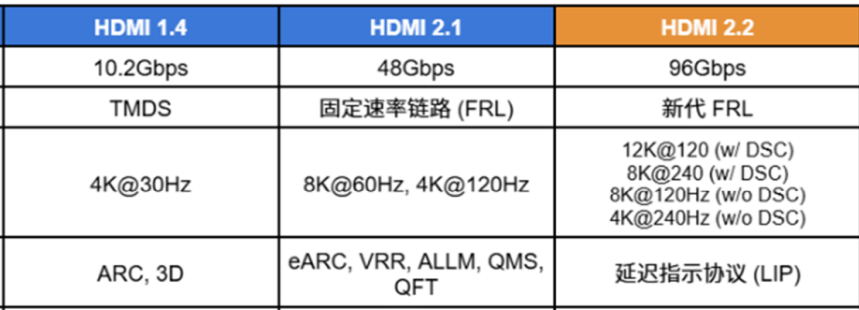

No campo da transmissão digital de áudio e vídeo, o HDMI (High-Definition Multimedia Interface) ocupa uma posição de liderança. De acordo com os dados divulgados pelo Administrador de Licenciamento HDMI (HDMI LA) na conferência CES 2025, o número de dispositivos com suporte a HDMI ultrapassou 900 milhões de unidades em 2024, e o volume total acumulado de remessas se aproximou de 1,4 bilhão de unidades. À medida que as demandas do mercado por resoluções mais altas, taxas de atualização mais altas e experiências mais imersivas continuam a crescer, como a popularização das TVs gamer de última geração com 4K a 240 Hz e aplicativos de RA/RV, o Fórum HDMI anunciou oficialmente a especificação HDMI 2.2. A seguir, uma interpretação das três principais inovações tecnológicas do HDMI 2.2. As três principais inovações tecnológicas do HDMI 2.2 De acordo com o comunicado do HDMI Forum, a atualização do HDMI 2.2 se concentra principalmente em três funções principais, visando atender às necessidades de desenvolvimento da tecnologia audiovisual na próxima década: 1. Duplicação da largura de banda: Movendo-se em direção à tecnologia FRL de 96 Gbps. A atualização mais notável é a duplicação direta da largura de banda máxima de 48 Gbps do HDMI 2.1 para 96 Gbps. Esse salto é alcançado por meio da nova tecnologia "Fixed Rate Link (FRL)". Esse aumento surpreendente de largura de banda desbloqueará recursos audiovisuais sem precedentes, incluindo: (1) Suporte a imagens de especificações mais altas sem compressão: Capaz de oferecer suporte nativo a 4K a 240 Hz, 8K HDMI a 120 Hz e outros formatos de imagem de altíssima qualidade e alta taxa de atualização. (2) Reservando espaço para o futuro: Por meio da tecnologia de compressão de vídeo (DSC), ele pode suportar especificações surpreendentes, como 8K HDMI a 240 Hz, 10K a 120 Hz e até 12K a 120 Hz. (3) Atendendo a aplicações profissionais e comerciais: Fornecendo uma base sólida para aplicações que exigem grande transmissão de dados, como RA/RV/RM, imagens médicas e grandes painéis digitais. 2. Novo Cabo Ultra96 HDMI® e Programa de Certificação; Para transportar o tráfego massivo de até 96 Gbps, a especificação HDMI 2.2 inclui um novo “Cabo Ultra96 HDMI®”. Este cabo se tornará parte do Programa de Certificação HDMI Ultra, o que significa que cada modelo e comprimento diferente de cabo (como Slim HDMI, OD 3,0 mm HDMI, Right Angle HDMI) deve passar por testes e certificação rigorosos antes de estar disponível para venda. A HDMI LA enfatizou na conferência a importância da conformidade da cadeia de suprimentos, incluindo a repressão a produtos não autorizados e não conformes. Isso significa que a certificação oficial será mais importante do que nunca. Esta mudança garante que os consumidores possam comprar produtos que atendam às especificações e possam se mover livremente no mercado global. 3. O salvador da sincronização audiovisual: O Protocolo de Indicação de Latência (LIP) faz com que o movimento dos lábios não corresponda ao som, o que é um pesadelo para muitos usuários de home theater ou sistemas audiovisuais complexos. Especialmente em cenários onde o sinal passa por vários dispositivos (como um console de jogos -> AVR -> TV) de maneira "múltiplos saltos", o problema de atraso se torna ainda mais grave. O HDMI 2.2 introduz um novo Protocolo de Indicação de Latência (LIP), que permite que o dispositivo de origem e o dispositivo de exibição comuniquem suas respectivas condições de atraso, permitindo que o sistema sincronize áudio e vídeo de forma mais inteligente e eficiente, melhorando significativamente a experiência do usuário. Comparação de especificações HDMI 1.4 vs 2.1 vs 2.2 Para entender melhor as inovações tecnológicas do HDMI 2.2, a seguinte tabela de comparação foi especialmente compilada:

Os desafios dos testes e da certificação do HDMI 2.2 O lançamento do HDMI 2.2 trará vários novos desafios em diferentes níveis:

1. Teste da Camada Física (PHY): O maior desafio reside na integridade do sinal (Integridade do Sinal). Com uma largura de banda de 96 Gbps, a largura de banda ultra-alta impõe requisitos rigorosos sem precedentes à integridade do sinal. Durante o processo de teste, precisamos de instrumentos mais precisos para analisar indicadores-chave, como diagramas de olho, jitter, perda de inserção e diafonia, a fim de garantir a estabilidade do sinal durante a transmissão em alta velocidade. Cabos e conectores: Os novos cabos Ultra96 (incluindo HDMI Flexível, Cabo MINI HDMI e Cabo MICRO HDMI) devem passar por padrões de teste mais rigorosos, e seu desempenho em altas frequências será o foco da certificação. O centro de testes oficial autorizado (ATC) colaborará estreitamente com o Fórum HDMI para estabelecer uma solução de teste completa.
2. Teste da Camada de Protocolo (Protocolo): A complexidade dos testes de protocolo aumentou drasticamente. Verificação do protocolo LIP: O Protocolo de Indicação de Atraso (LIP) é um novo recurso que requer instrumentos especializados de teste de protocolo para simular vários cenários de dispositivos multi-hop e verificar a precisão da comunicação do protocolo entre fontes, relés e dispositivos de exibição. Combinações de formatos massivas: O HDMI 2.2 suporta uma combinação extremamente ampla de resoluções, taxas de atualização, amostragem de croma e profundidades de cor. Durante o teste, é necessário garantir que o produto possa negociar e exibir corretamente em várias combinações (como HDMI de 144 Hz, HDMI de 8K), especialmente quando a compressão DSC estiver habilitada, o que aumentará significativamente a complexidade e o tempo do teste.
O lançamento do HDMI 2.2 marca um marco importante no desenvolvimento da tecnologia de interface audiovisual. Não se trata apenas de um aumento na largura de banda, mas também representa o início de um novo ecossistema capaz de oferecer experiências mais interativas e de maior qualidade na próxima década. Embora a ampla adoção de produtos HDMI 2.2 ainda esteja distante, a atualização da tecnologia nunca parou. Espera-se que os cabos Ultra96 (incluindo Slim HDMI, Right Angle HDMI e MICRO HDMI Cable) cheguem ao mercado no terceiro ou quarto trimestre de 2025. Vamos celebrar juntos a chegada da nova era de qualidade de imagem ultra-alta com o HDMI 2.2.
